LH103
Mini Laserkopf mit Pyrometer und KameraDer LH103 ist ein miniatur Laserbearbeitungskopf mit integriertem, koaxialem, Faser gekoppeltem Pyrometer und Kamera
- Für fasergekoppelte Diodenlaser bis 200W cw
- Diodenlaser Wellenlängen 808nm - 980nm, Faser N.A. 0,22
- Stecker FSMA905
- 1" Optiken
- Optional mit ein oder zwei Lötdrahtvorschubeinheiten zum Laserlöten

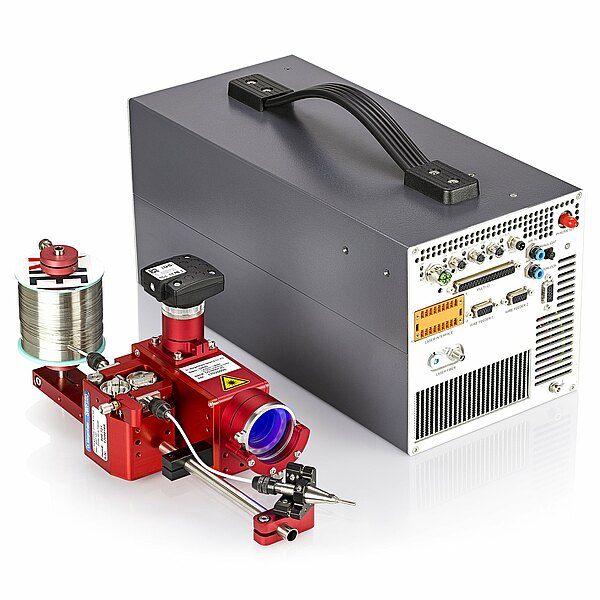

Laser Processing Head LH 103
Laser Processing Head LH 103
Laser Processing Head LH 103
Laser Processing Head LH 103
Laser Processing Head LH 103
Laser Processing Head LH 103
Laser Processing Head LH 103

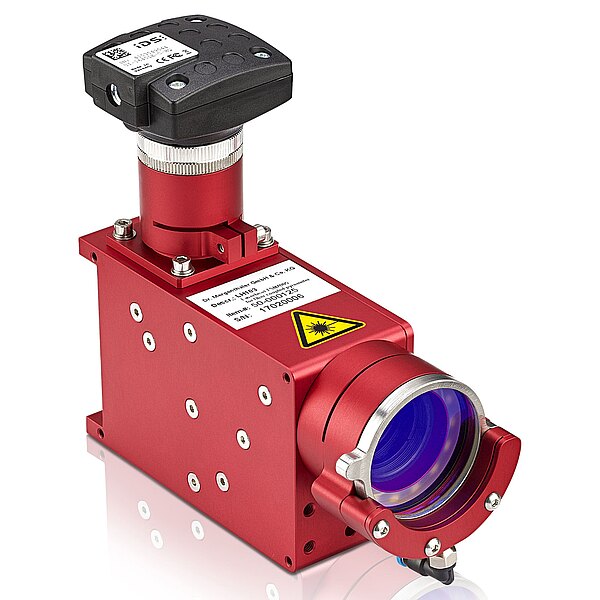

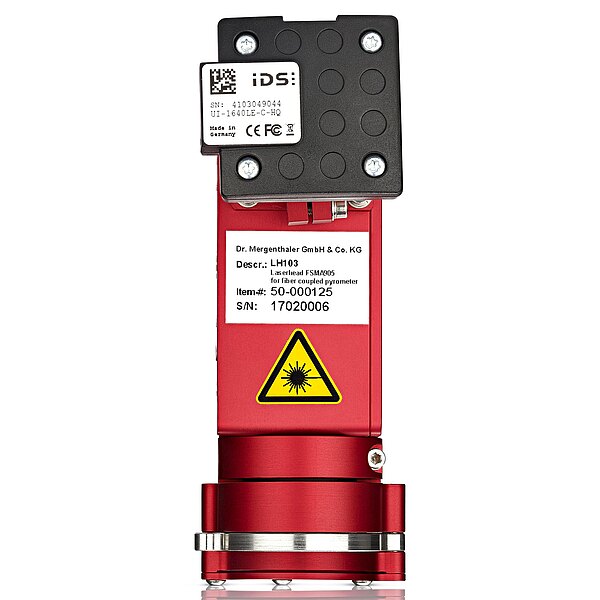

Der kompakte Laserkopf LH103 eignet sich perfekt für die Integration in Maschinen und Anlagen.
Speziell für Anwendungen mit Platzbeschränkung bieten wir den äußerst kompakten Laserkopf LH103 mit einem Pyrometer und einer CCD Kamera, die in den Strahlengang des Lasers eingespiegelt sind. Mit einem Gewicht von ca. 1,5 kg ist dieser Laserkopf ist der Laserbearbeitungskopf auch auf leichte Maschinenachsen anbaubar. Er ist bis maximal 100W Laserleistung einsetzbar.
Die CCD Kamera dient der Prozeßbeobachtung und ist mit dem LASCON Kamera Manager verbunden.
Alternativ kann an dieser Stelle auch eine Bildverarbeitungskamera eingesetzt werden.
Diese erlaubt ein Positionierung des Bearbeitungskopfes über ein Bildverarbeitungssystem
Die Objektive des Laserkopfes lassen sich tauschen, sodass zum Beispiel einfach von Punktoptik auf Linienoptik gewechselt werden kann.

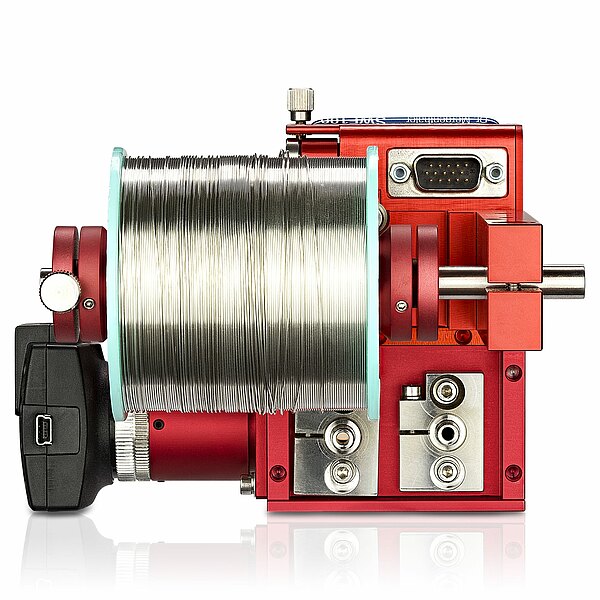

Speziell zum Laserlöten wurde ein Präzisionsdrahtvorschub entwickelt. Er hat eine Reaktionszeit von 1ms und eine Auflösung von 0.01mm. Ein integrierter Encoder dient der Erkennung des Drahtendes und detektiert eventuelle Fehler beim Fördervorgang. Die Funktionen der Lotdrahtförderung sind vollständig in die LASCON Scriptsprache integriert. Somit gibt es keine zusätzliche Verdrahtung.
Pyrometer-Temperaturmessung typisch ab ca. 120°C, optional ab ca. 70°C .
Die Eigenschaften der im Laserkopf integrierten Infrarot Pyrometer entsprechen den Pyrometern auf unserer Pyrometer-Seite.
Bitte beachten Sie : Unsere digitalen Pyrometer sind Teil des Mess - und Regelsystems LASCON®.
- Geeignet für optische Leistung bis 200 W
- Wellenlängen 808nm bis 980nm
- Vergütete, auswechselbare Objektive
- Koaxiales Infrarot Pyrometer und CCD Kamera
- Optional Bildverarbeitungsystem für verbesserte Positionierung
- Optional Bildverarbeitungssystem für Drahtanfangserkennung
- Typischer Temperatur-Messbereich von 120°C - 700°C, optional ab 70°C
- Glasfaser Anschlusse FSMA905, N.A. 0,22
- Minimaler Laserspot ab ca. 100µm
- Sichtbares Pilotlicht, Helligkeit einstellbar über LASCON Process Manager Software
- Geringes Gewicht (ca. 1.5kg, inkl. Drahtvorschub)
Aufgrund der kompakten Abmasse ist der Laserkopf sehr gut geeignet für die Integration in Maschinen und Anlage mit wenig Bauraum sowie Tischrobotern
Dazu gehören auch die Bearbeitung mit mehreren Lasersystem gleichzeitig auf einem Bauteil.
Applikation sind Laserlöten, Laser Kunststoffschweissen und Laserheizen beim thermischen Bonden oder Löten auf Wafern.

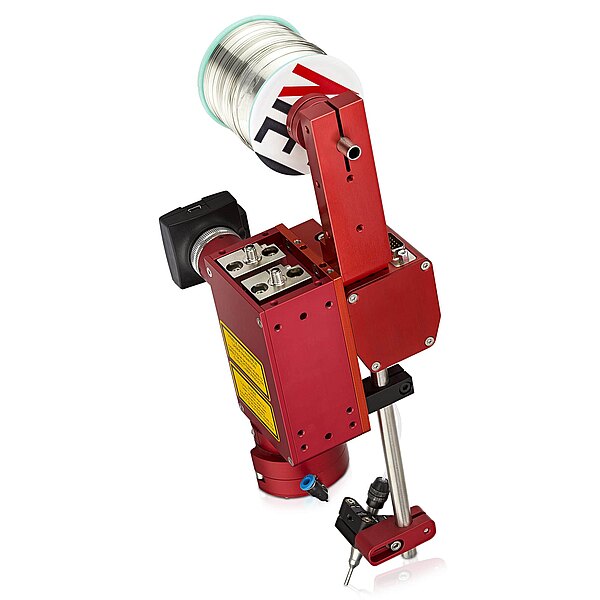

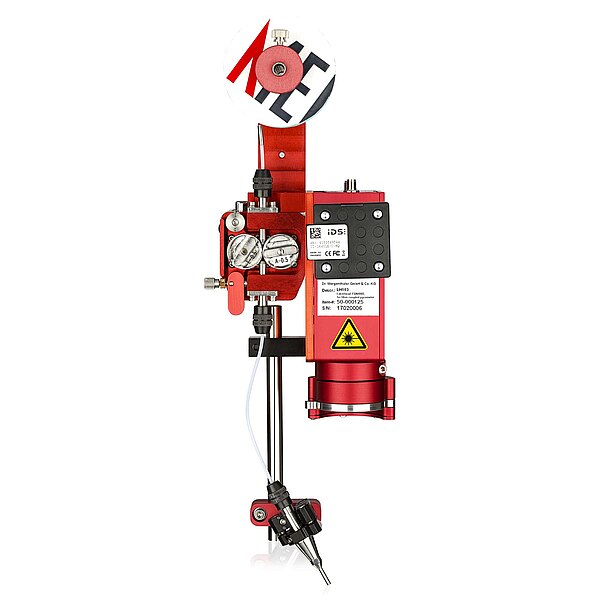

Der Laserkopf LH103 lässt sich auch einfach mit unserem Drahtvorschub SWF100 kombinieren, sodass ein äusserst Kompaktes Laserlötkopf entsteht, der aufgrund seines geringen Gewichtes einfach auch an Tischroboter adaptiert werden kann.
Die koaxiale CCD Kamera ist and den LASCON Camera Manager angeschlossen.
Die CCD Kamera optional durch eine Bildverarbeitungskamera ersetzt werden. Die Bildverarbeitung erlaubt ein exaktes Positionieren über dem Lötpad. Das Bildverarbeitungsystem erlaubt auch das genau Erkennen des Drahtanfangs vor dem Lötprozess.
